Quadro

De Sunshield Quadro is een stoer en sterk lamellendak. De maximale afmeting is 4 x 6 meter. De lamellen tot 4 meter worden 'opgehangen' in de zijprofielen. Het vernunftige beweegmechanisme en de motor zijn nagenoeg onzichtbaar. De robuuste constructie geeft het dak een kubistische uitstraling, en is  ideaal om in te bouwen in een terrasoverkapping. Een zeer stijlvol design voor jarenlang genieten.

SUNSHIELD Quadro Lamellendak

De opzet met de Quadro was een solide horizontale overkapping creëren bestand tegen weersinvloeden. Zowel zon, water, wind als sneeuw. De vormgeving moest navenant zijn; sterk en stoer.

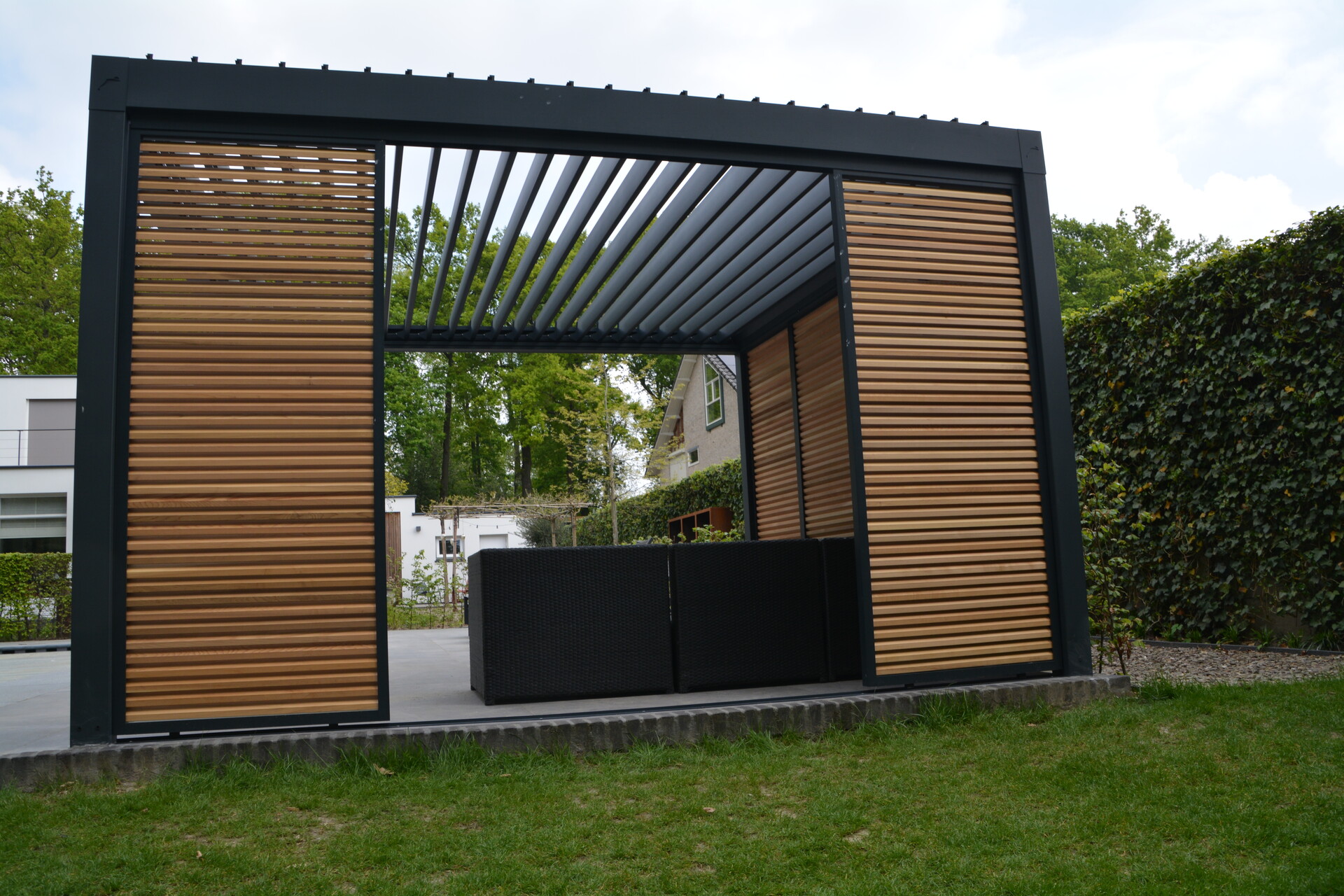

2110023-Quadro + WRC Panels, Helmond, NL



IN IEDERE POSITIE INSTELBAAR

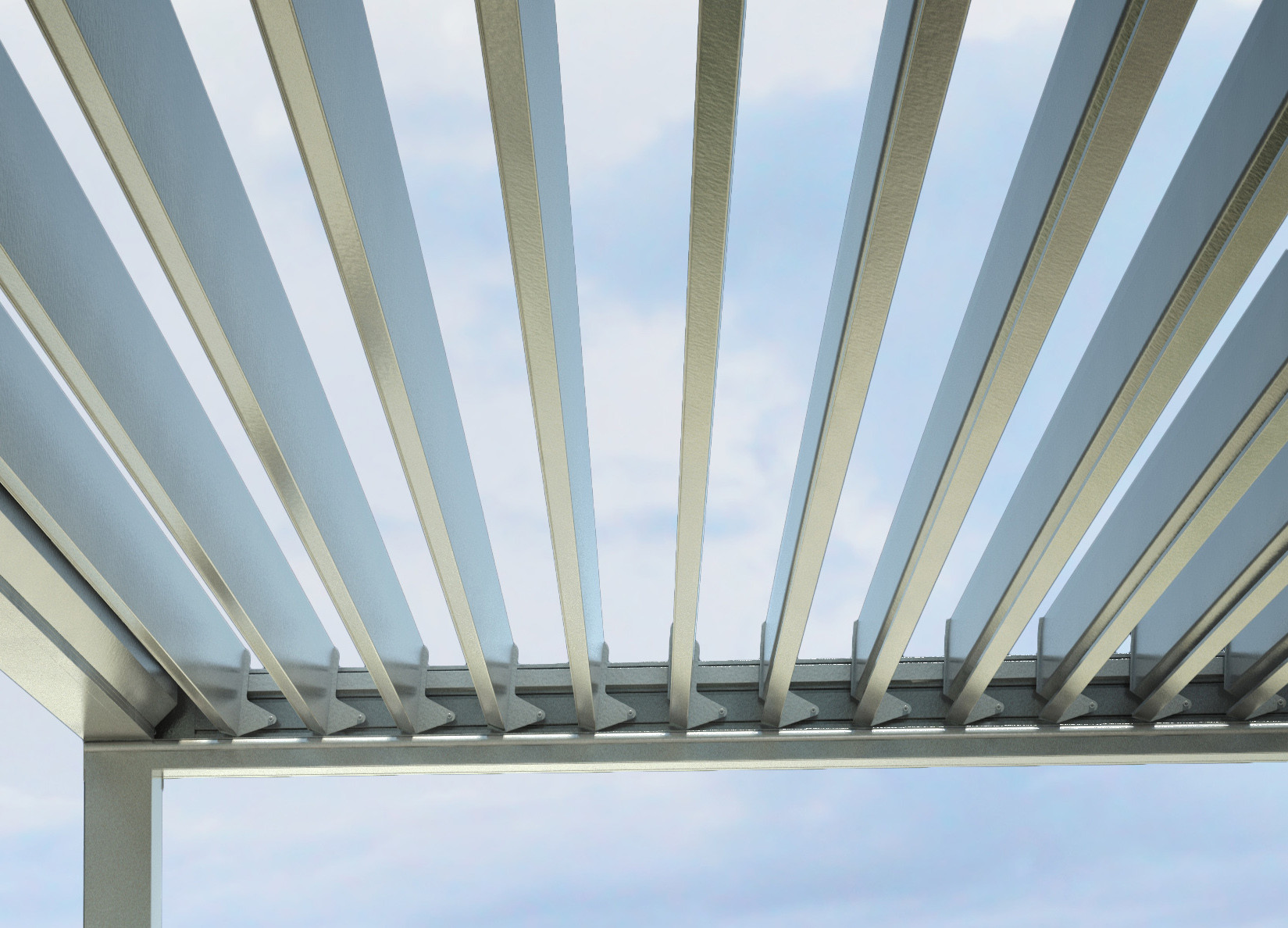

SUNSHIELD Quadro LamellendakDe lamellen zijn kantelbaar. U plaatst ze in elke gewenste positie tussen 0° en 120°. Bij 0° zijn ze gesloten, ze liggen dan vlak. Bij 90° staan de louvers volledig verticaal. Met de stand van de lamellen bepaalt hoeveel zonlicht u toe laat. Wilt u genieten van de zon? Zet ze helemaal open. Is de zon te fel? Sluit de lamellen, een beetje of helemaal. Dankzij posities tot 120° kunt u de hele dag door lichtinval of schaduw nauwkeurig regelen. En bij regen sluit u de lamellen. Zo heeft u alle seizoenen plezier van uw Quadro.

mooie en functione verlichting

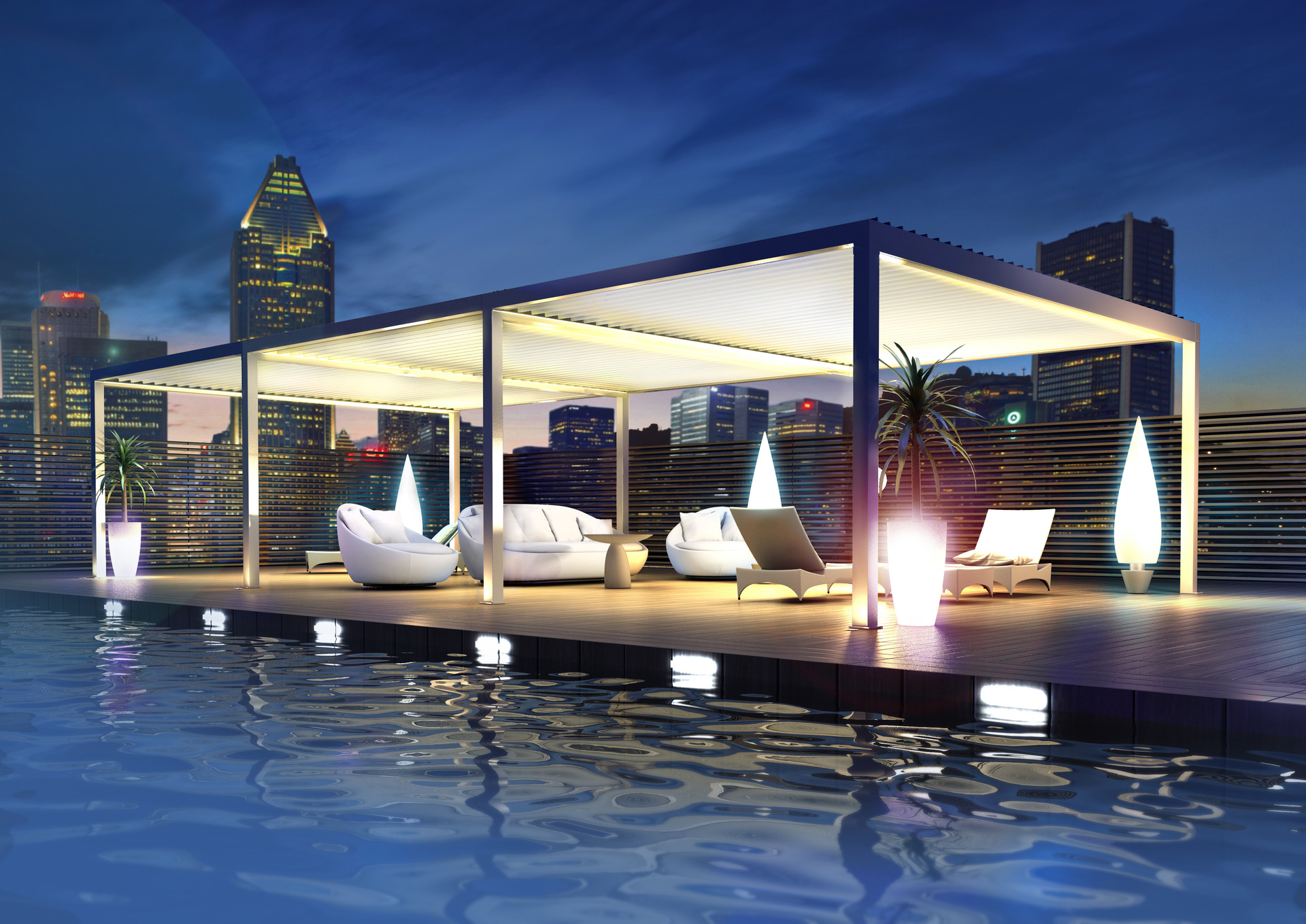

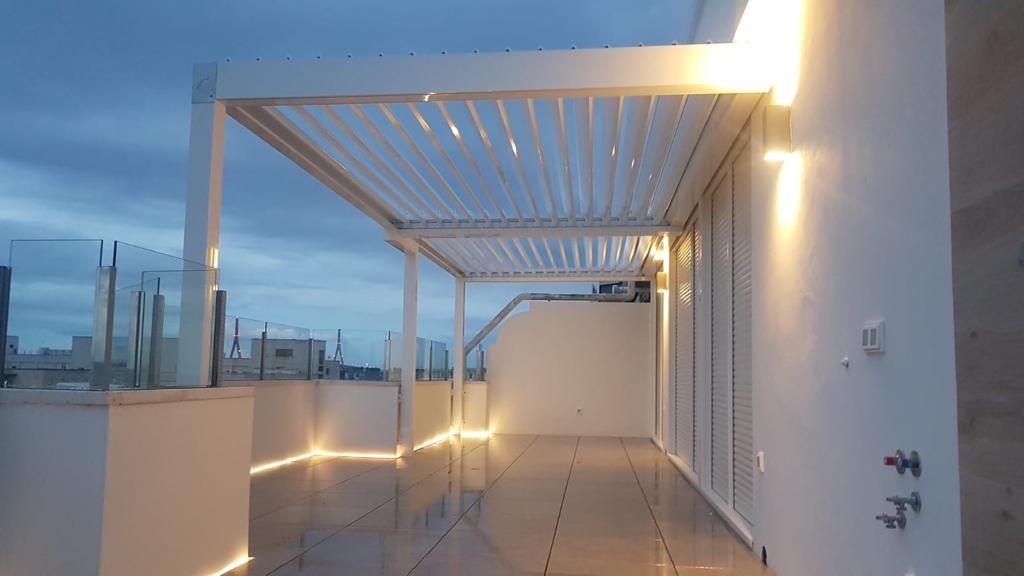

SUNSHIELD Quadro Louver RoofMet de energiezuinige verlichting kunt u ook 's avond blijven genieten onder het  louver roof en geeft het een sfeervol aanzicht. Er zijn 2 opties. Allereerst zijn er stijlvol weggewerkte LED-strips in de binnenzijde van het kader van het lamellendak. Tevens is het mogelijk om kleine LED spots te monteren in de lamellen. Vraag u Sunshield adviseur naar de voor- en nadelen van de verschillende mogelijkheden.



Ideaal om stijlvol in te bouwen in terrasoverkapping

Door de unieke constructie van het Quadro systeem, is de constructie dermate weg te werken in een terrasoverkapping dat de lamellen daadwerkelijk zweven in de opening van de overkapping. De aannemer of timmerbedrijf die de overkapping maakt, krijgt een duidelijke en makkelijk te realiseren instructie van Sunshield om een ideale combinatie te creëren.

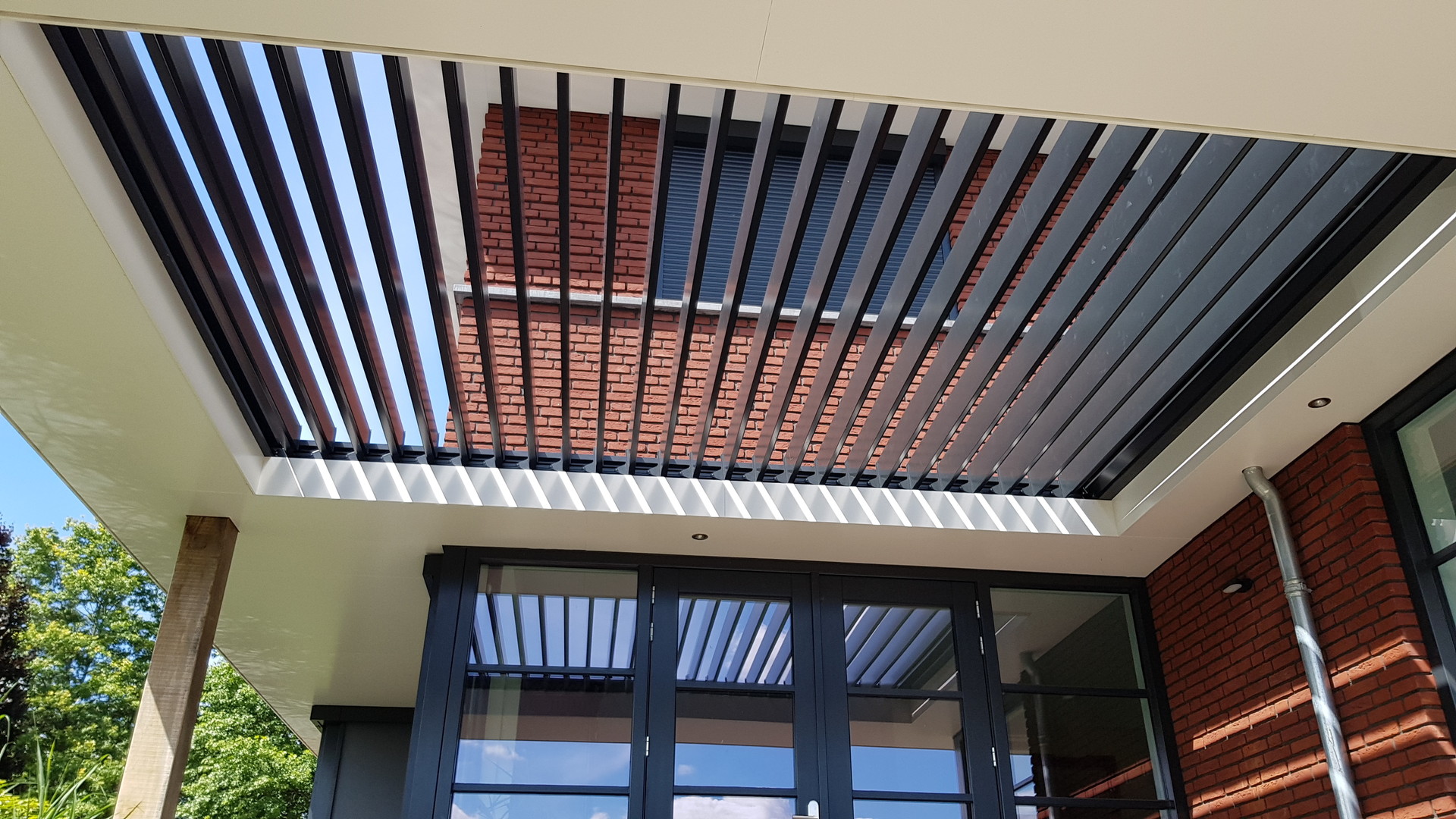

190648 - Quadro Inbuilt Lamellendak, Boskoop, NL



REGENDICHT

Iedere lamel is voorzien van een goot met hoge capaciteit, Wanneer gesloten kan een lamellendak van 4 x 6 meter 2.400 liter per uur verwerken. Ofwel regenbuien van 100 mm per uur, dat is meer dan 10% van de regen die in Nederland in een heel jaar valt. Hemelwater wordt opgevangen in afvoergoten in de zijprofielen, en afgevoerd via de kolommen. Indien gewenst kan het water ondergronds worden aangesloten op een verdere afvoer van het hemelwater.

Sneeuw en vorst

Als dicht dak is het Quadro louverdak bestand tegen 90 kg sneeuw per m2. Dat is meer dan 60 cm droge sneeuw. Is er extreme sneeuwval in aantocht, dan adviseren wij de lamellen volledig open, ofwel verticaal in de 90° graden stand te zetten. Bij vorst en/of ijzel adviseren wij de lamellen niet te bewegen. De lamellen kunnen namelijk aan elkaar vriezen, en in dat geval kan de sterke motor het bewegingsmechanisme beschadigen. Om dit te voorkomen kan het lamellendak ook uitgerust worden met een temperatuur sensor.

WIND

Het Quadro lamellendak is bestand tegen zeer hoge windsnelheden. De Quadro is getest en ingedeeld in de allerhoogste windklasse, namelijk klasse 6 van de EU normering UNE-EN 13659:2004+A1:2009. Dit betekent dat het lamellendak bestand is tot windsnelheden van 110 km/uur. De lamellen dienen gesloten te worden bij windsnelheden boven 60 km/uur. Indien gewenst, kan het lamellendak worden uitgevoerd met een windsensor, zodat het lamelledak automatisch sluit bij hogere windsnelheden. Woont u in de buurt van de kust, of een situatie waar de wind meer dan normaal tekeer kan gaan, bijvoorbeeld op een terras van een appartementencomplex vraag dan de Sunshield adviseur om een situatie specifiek advies.

SUNSHIELD Quadro Louver RoofQuadro Louver Roof









Veel keuze

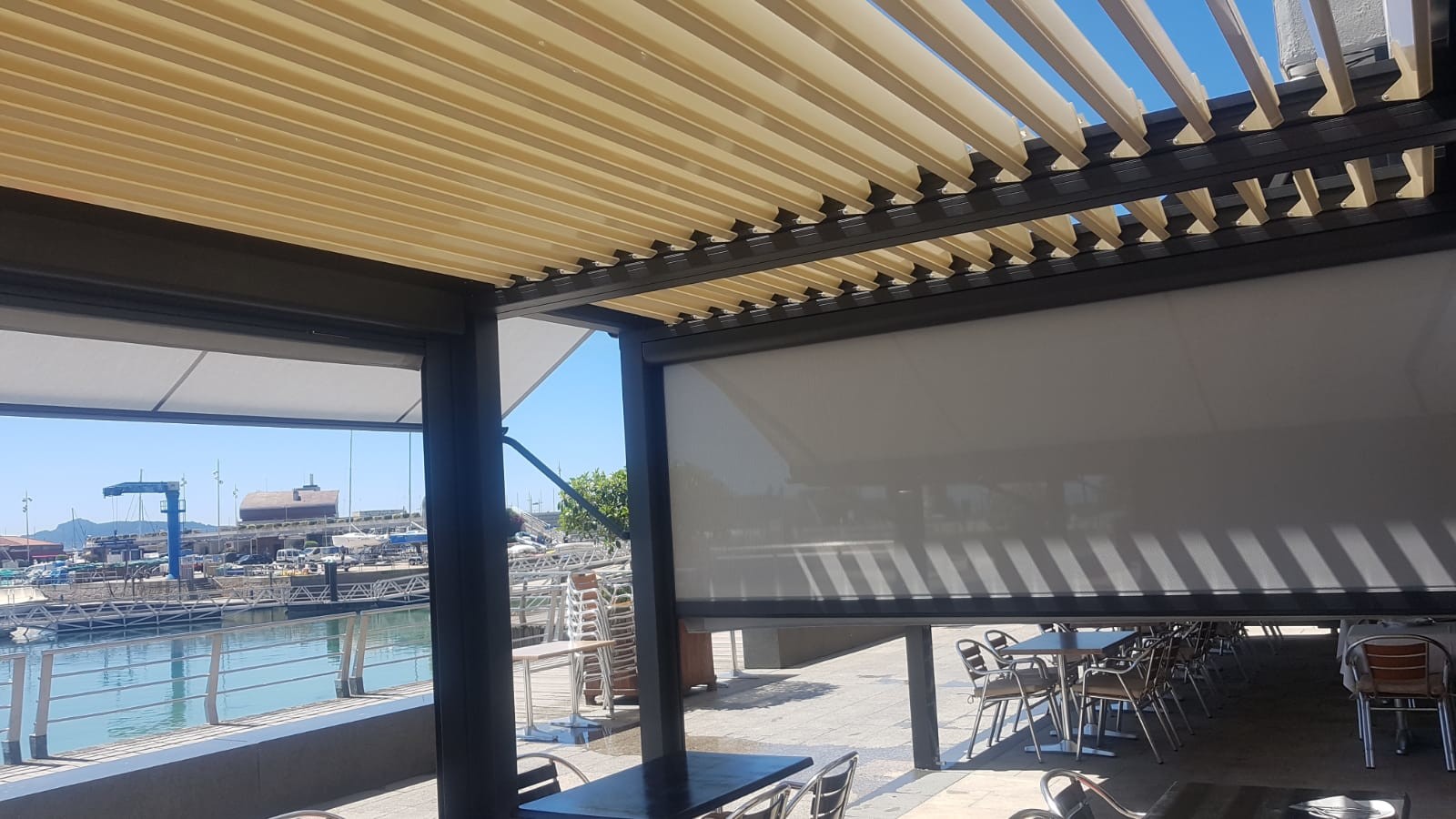

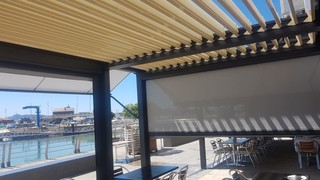

Een Quadro lamellendak heeft reeds voorzieningen om snel, makkelijk en stijlvol screens toe te voegen, zodat u de mogelijkheid hebt om indien gewenst uit de wind te zitten. Verder heeft u de keuze om iedere RAL-kleur naar wens te kiezen.

Modulair systeem

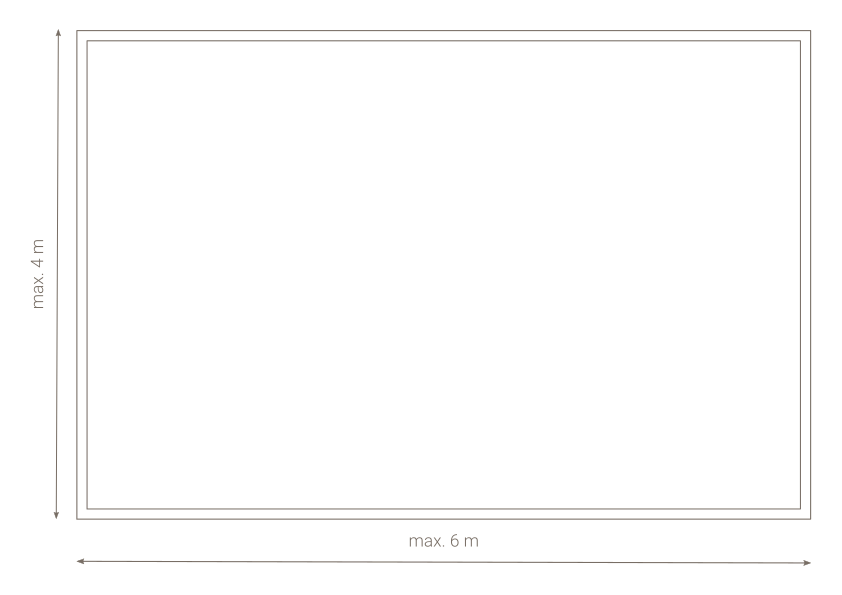

Sunshield Quadro LamellendakDoor de modulaire bouw is het Quadro lamellendak bijzonder flexibel. U kunt geheel naar wens twee of meer eenheden combineren tot één louverdak.De standaardafmeting van een module is maximaal 4 meter breed en 6 meter diep. De minimale afmeting is 1,5 bij 1,5 meter. De hoogte van het dak is naar keuze.



Quadro Louver Roof



Drie uitvoeringen

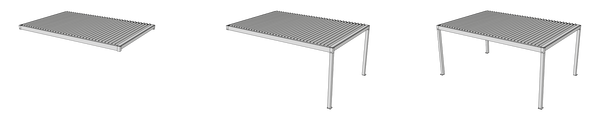

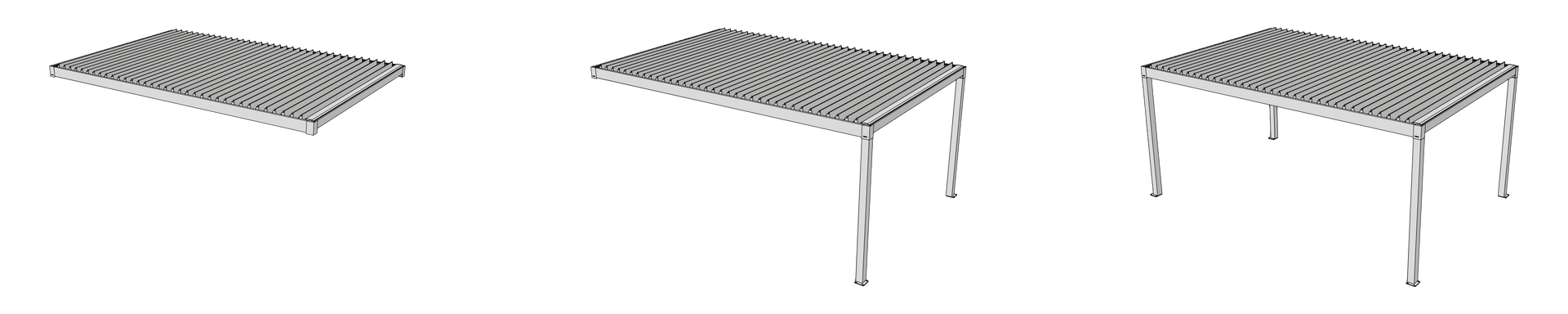

De Quadro is verkrijgbaar in drie variaties:

  • zonder poten – bijvoorbeeld voor plaatsing tussen wanden
  • met twee poten – bestemd voor gevelmontage, één zijde rust dan tegen een wand
  • met vier poten – vrijstaand, dus geheel zelfdragend



SUNSHIELD Quadro, uitvoeringen

Lekker genieten

Met een Quadro louver roof weet u zeker dat u jarenlang kunt genieten in alle jaargetijden en een flexibele oplossing voor wisselende weersomstandigheden. Veel plezier alvast.

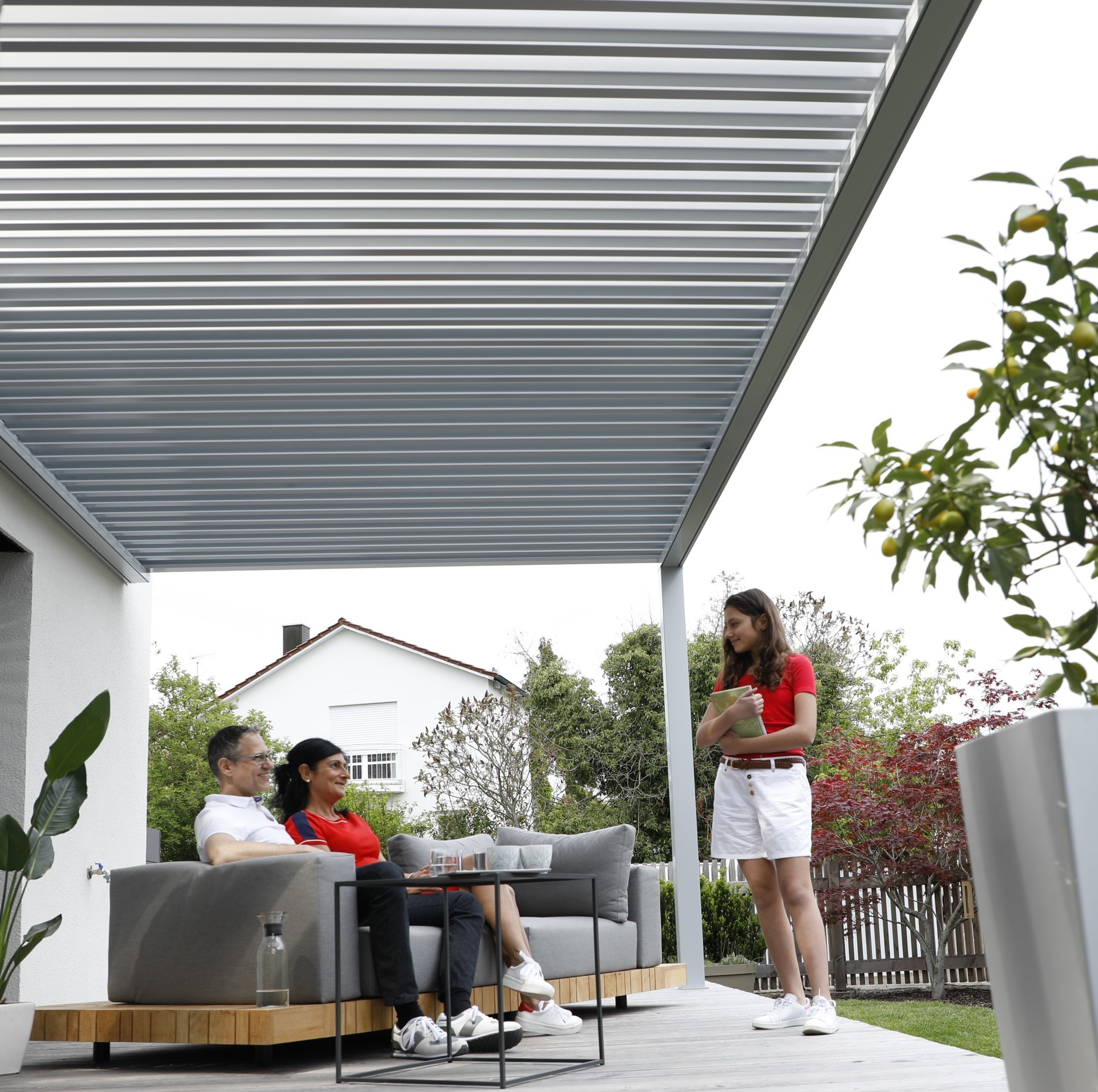

200091 Quadro Louver Roof
